Instrumentos para realizar mediciones y levantamiento con cinta

 INSTRUMENTOS PARA REALIZAR MEDICIONES

Cintra métrica

La cinta métrica utilizada en medición de distancias se construye en una delgada lámina de acero al cromo, o de aluminio, o de un tramado de fibras de carbono unidas mediante un polímero de teflón (las más modernas). Las cintas métricas más usadas son las de 10, 15, 20, 25, 30, 50 y 100 metros.

Las dos últimas son llamadas de agrimensor y se construyen únicamente en acero, ya que la fuerza necesaria para tensarlas podría producir la extensión de las mismas si estuvieran construidas en un material menos resistente a la tracción.

Las más pequeñas están centimetradas e incluso algunas milimetradas, con las marcas y los números pintados o grabados sobre la superficie de la cinta, mientras que las de agrimensor están marcadas mediante remaches de cobre o bronce fijos a la cinta cada 2 m, utilizando un remache algo mayor para los números impares y un pequeño óvalo numerado para los números pares.

Por lo general están protegidas dentro de un rodete de latón o PVC. Las de agrimensor tienen dos manijas de bronce en sus extremos para su exacto tensado y es posible desprenderlas completamente del rodete para mayor comodidad.

Niveles

Un nivel es un instrumento que nos representa una referencia con respecto a un plano horizontal.
Este aparato ayuda a determinar la diferencia de elevación entre dos puntos con la ayuda de un estadal.

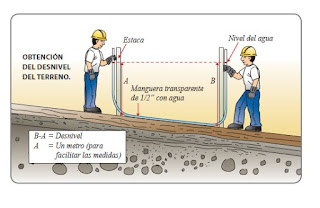

Nivel de manguera, es una manguera trasparente, se le introduce agua y se levantan ambos extremos, por simple equilibrio, el agua estará al mismo nivel en ambos extremos.

El nivel de mano es un instrumento también sencillo, la referencia de horizontalidad es una burbuja de vidrio o gota, el clisímetro es una versión mejorada del nivel de mano incorporando un transportador metálico permitiendo hacer mediciones de inclinación y no solo desnivel.

El nivel fijo es la versión sofisticada del nivel de mano, este en lugar de sostenerse con la mano se coloca sobre un tripie, la óptica tiene más aumentos y la gota es mucho más sensible.

Este nivel presenta una problemática, y es que conforme se opera el aparato hay que estar verificando continuamente y sobre todo cuando se gira, que la gota siga centrada, esto se hace con los 4 tornillos niveladores los cuales se mueven en pares, y siempre manteniendo tensión para que el aparato no se mueva.

Este problema se resolvió con el nivel basculante, que sigue siendo un nivel fijo, pero que tiene un tornillo para ajustar la gota cada que se hace una medición, simplificando mucho el uso de 4 tornillos nivelantes, uno de los niveles más precisos es un nivel basculante, pero debe mayormente su precisión justamente a su gota y a una placa plano-paralela.

Un gran adelanto se logró cuando se introdujo el compensador automático, dando lugar al

Nivel automático, su funcionamiento está basado en un péndulo que por gravedad, en estado estable este siempre estará en forma vertical, y con la ayuda de un prisma, este nos dará la referencia horizontal que estamos buscando. Este nivel tiene una burbuja circular (ojo de buey) que puede no estar completamente centrada, pero el compensador automático hace justamente eso, compensar, este adelanto resultó tan provechoso, que se incorporó en los teodolitos más precisos y en las estaciones totales, aun cuando su funcionamiento puede variar, el principio sigue siendo el mismo.

LEVANTAMIENTO DE UN TERRENO CON CINTA

Es un levantamiento topográfico en el cual se usa una cinta métrica metálica. De los métodos existentes, es el que menos recursos requiere aunque tiene sus limitaciones en cuanto al tamaño del área a levantar y la presión, pero para pequeñas áreas es factible su aplicación.

Su error puede ser mínimo, aunque depende de la precisión del topo-grafo.

Este método es utilizado, cuando hay una buena visión entre cada punto y teniendo estabilidad y permanencia de las estaciones o mojones.

La medición de distancia es la base de la topografía independientemente de las irregularidades del terreno la distancia entre dos puntos es la proyección horizontal entre las líneas de plomada que pasan por dicho punto. El método más común para medir dos distancias es por medio de cinta (medida directa) conocida como cadena-miento y para su ejecución se necesitan tres o cuatro personas. Las personas involucradas son:

• Cadeneros (Cadenero delantero quien lleva el cero de la cinta, el encargado de tensar la cinta y el cadenero trasero quien sostiene la tensión efectuada por el cadenero delantero.)
• Alineador quien es el encargado de dar dirección entre dos puntos cuando sea necesario.
• Anotador: el que lleva los registros de campos levantados.

Recordemos que La medida de distancia entre dos puntos podrá ser directa o indirecta. Directa: realizadas con cintas (cadenas) directamente sobre el terreno Indirectas: Estadía y teodolito, por transmisión de ondas.

Equipo utilizado en la medición con cinta

Piquetes (fichas de acero): son generalmente de 25-40 cm. de longitud. En un extremo tiene punta y en el otro una argolla. Se emplean para marcar los extremos de la cinta durante el proceso de la medida de distancia entre dos puntos que tienen una longitud mayor que la cinta. Un juego de estas fichas consta de once piezas. Normalmente en el campo se usan clavos y fichas.

Jalones o balizas: Son de metal o de madera y con punta de acero para indicar la localización de puntos transitorios o momentáneos, se utiliza también para la alineación de puntos. Su longitud es de 2 a 3 M, y su sección circular de 1 pulgada (Ø). Pintadas en franjas de 20 cm de color rojo y blanco alternativamente para ayudar en su visualización en el terreno.

Dicho de manera sencilla un jalón es una vara larga de madera, de sección cilíndrica o prismática, comúnmente pintada en secciones que alternan los colores blanco y rojo, que termina en un regatón de acero, por donde se clava en el terreno. Los jalones se utilizan para determinar puntos fijos en el levantamiento de planos topográficos, para trazar las alineaciones, para determinar las bases y para marcar puntos particulares sobre el terreno. Normalmente, son un medio auxiliar al teodolito.

Plomada: La plomada es una herramienta usada frecuentemente en cualquier trabajo de topografía, ya que mediante su empleo se puede establecer el nivel vertical o proyección para determinar distancias. El peso de la plomada a utilizar, se relaciona directamente con la acción (flexibilidad) de la caña empleada.

Su forma más sencilla está compuesta de un hilo o cordón y un Peso de metal. Las plomadas fabricadas en la actualidad intentan ser lo más ligeras posible, en muchos casos emplean metales como el aluminio, de gran resistencia pero comparativamente de poco peso.



Libretas de campo: estas podrán ser: Encuadernadas (usadas por muchos años con una encuadernación cocida y telas duras), Para duplicado (permiten obtener copias de lo realizado en el campo por medio de un papel carbón) y De hojas sueltas (muy usadas por la ventaja de disposición en superficies planas)

Cintas: podrán ser de cualquiera de los tipos mostrados anteriormente.



La utilización de este método puede ser:

• Terreno horizontal
• Terreno inclinado
• Terreno irregular

Los pasos para la medición con cinta son:

1. Alineación
2. Tensado
3. Aplome
4. Marcaje
5. Lectura
6. Anotaciones

Trazado y replanteo de líneas paralelas y perpendicular con cinta

 Método 3, 4,5

Dos métodos comunes son el 3-4-5 y el de la cuerda. El primero consiste en medir sobre la alineación una longitud de 3 metros, luego estimar una perpendicular de 4 m y verificar esta medida con la medida de 5 m.

El segundo método es para realizar perpendiculares de un punto a una línea de trabajo en el cual se traza una cuerda y se encuentran los dos puntos de intersección de cuerda midiéndole la mitad entre ellos. En la siguiente figura se ilustran ambos métodos.
